Диагностируем форсунки Common Rail. Возможность ремонта, допустимые детали, стендовые испытания и необходимость кодирования определяем по конкретному номеру изделия и системе впрыска.
Что такое Common Rail
В Common Rail насос высокого давления подаёт топливо в общую рампу, а форсунки впрыскивают его по командам ЭБУ. Давление и режимы зависят от системы.
Common Rail использует общую рампу для питания форсунок. Среди производителей компонентов - Bosch, Delphi и Denso. Исполнения форсунок и процедуры их проверки различаются; марка техники не заменяет каталожный номер узла.
При диагностике учитывают состояние топлива, фильтрацию, подачу, герметичность и электрическое управление. Вода и загрязнения могут повреждать прецизионные детали. Причину отказа подтверждают осмотром и измерениями.
Когда пора в ремонт
Производители, с которыми работаем
Техника и грузовики, с которыми работаем
Модели приведены как ориентир. Тип системы, совместимость и возможность ремонта подтверждаем по двигателю и номеру узла.
Прайс на ремонт форсунок CR
| Узел | Проверка на стенде | Ремонт |
|---|---|---|
| Форсунка Common Rail Bosch / Denso / Delphi | 1 100 ₽ | от 4 000 ₽ + з/ч |
| Кодирование форсунок в ЭБУ (C2I / IQA / QR) | - | от 1 000 ₽ / шт |
| Снятие / установка форсунок на технике | - | от 1 200 ₽ / шт |
| Извлечение закисшей форсунки | - | от 3 000 ₽ |
| Извлечение форсунки гидропрессом | - | от 4 000 ₽ |
Цены без стоимости запчастей. Утверждено 01.09.2026. Окончательная стоимость согласовывается письменно после стендовой диагностики и зависит от состояния распылителя и клапана.

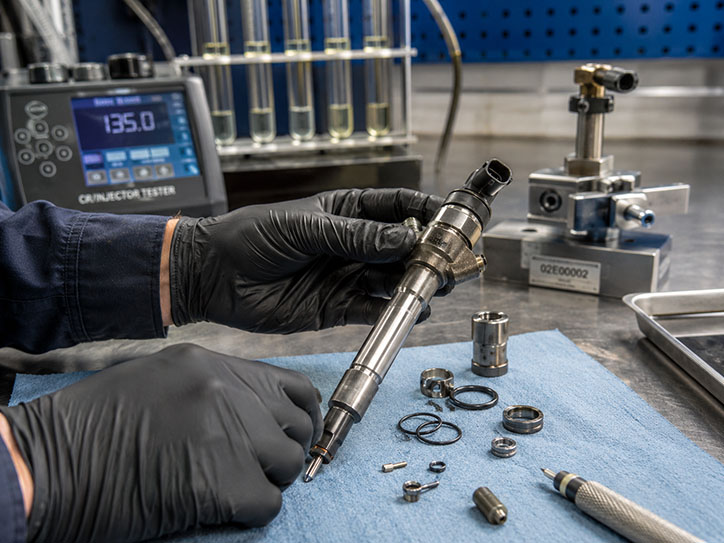

Этапы ремонта

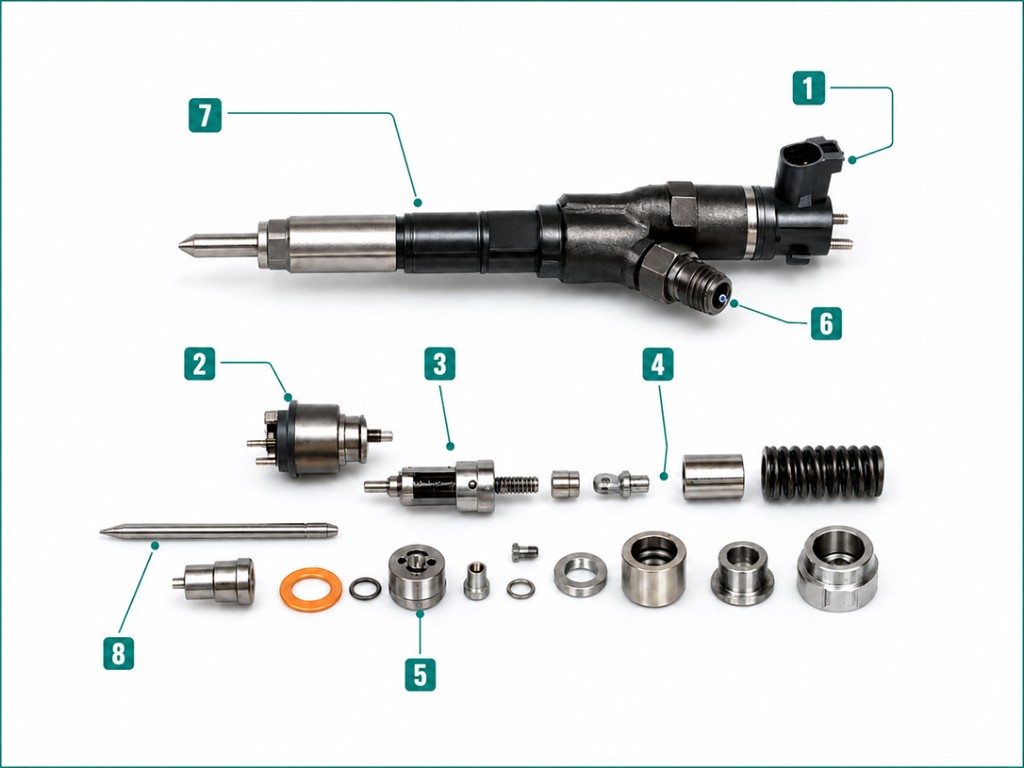

Из чего состоит узел
- Электрический разъёмСигнал впрыска от ЭБУ.
- Соленоид (или пьезопакет)Тип привода и характеристики срабатывания зависят от конструкции форсунки.
- Шток клапанаПередаёт усилие на клапан-мультипликатор.
- Клапан-мультипликаторСбрасывает давление, освобождая иглу распылителя.
- Седло клапанаУчаствует в герметичности управляющего клапана; состояние проверяется при диагностике.
- Штуцер обраткиВозврат излишков топлива в бак.
- Корпус форсункиПринимает топливо из рампы. Давление определяется конкретной системой впрыска.
- Игла распылителя + соплоРаспыляет топливо в камеру сгорания. Зазор - микроны.
Частые вопросы
В применимых системах корректировочный код сообщает ЭБУ индивидуальные параметры форсунки. Delphi использует C2i/C3i/C4i, Bosch - IMA/IQA в соответствующих семействах. Для Denso необходимость регистрации проверяем по маркировке и инструкции. Формат кода и операции после ремонта зависят от конкретного изделия и процедуры производителя.
Это обозначения корректировочных кодов форсунок Delphi разных поколений. Универсальной длины кода нет. Возможность его формирования, необходимость регистрации и применение прежнего кода определяет процедура для конкретной форсунки. Очистка сама по себе не означает выдачу нового кода.
Ремонтопригодность определяем после идентификации и дефектовки. Учитываем повреждения, доступную процедуру, детали и возможность контрольных испытаний. Единого процента восстановления для всех форсунок не заявляем.
Обратный слив - топливо, возвращаемое из форсунки в предусмотренный системой контур. Его норму задаёт тест-план при конкретных давлении, температуре и режиме. Превышение может указывать на нарушение герметичности, но решение о ремонте принимают по совокупности проверок.
Допустимость очистки определяет процедура производителя. Она не устраняет механический износ и не заменяет измерения. До разборки и после разрешённого ремонта нужны контрольные испытания.
Используйте топливо требуемого производителем класса и сезонности, соблюдайте регламент фильтрации и удаления воды. При загрязнении проверяют всю систему; универсальный срок отказа в километрах заранее не определяют.
Совместимость проверяем по каталожному номеру узла, модели двигателя и процедуре производителя. Совпадение размеров или марки техники не подтверждает взаимозаменяемость; замену и применяемые детали согласуем до ремонта.
P0093 указывает на обнаруженную системой большую утечку топлива. Это не подтверждение отказа одной форсунки. Проверяют герметичность, фактические параметры и другие возможные причины по руководству двигателя; при видимой течи эксплуатацию прекращают.
Срок согласуем после определения узла и диагностики. На него влияют объём повреждений, демонтаж, доступность деталей и необходимые контрольные испытания.
Рассчитаем стоимость ремонта
Пришлите номер узла, модель техники и описание неисправности. Уточним порядок диагностики и расчёта стоимости.
